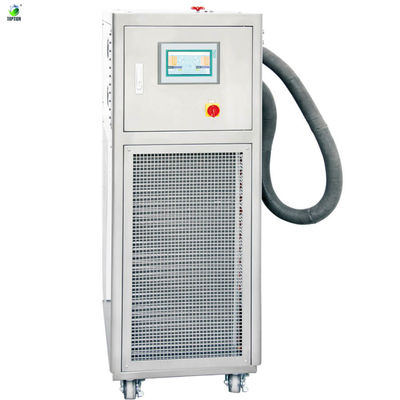

Система управления высокодинамической температурой 50Hz/60Hz

Типичное применение

1Автоклавы реакторных систем

2Пилотные системы

3. Мини-системы заводов

4. Расширять масштабы для оперативного развития

5Двойные реакторы

6Системы дистилляции

7Испытание материалов

8. Комбинационная химия

9. Полупроводниковая промышленность

10Вакуумные камеры

Преимущества и функции

1.Рабочая температура от -120°Cдо +350°C.

2Раньше невозможное.

3.Интеллектуальный контроль температуры.

4Максимальная стабильность процесса и воспроизводимость.

5Примите теплообменник, трубопроводное отопление, самые быстрые скорости нагрева и охлаждения.

6Высокая охлаждающая мощность от 0,5 до 1200 кВт.

7Большой температурный диапазон без изменения жидкости.

8Закрытая система, продлить срок службы тепловой жидкости.

9. 7-дюймовый, 10-дюймовый цветный TFT сенсорный экран.

10.Всеобъемлющие функции предупреждения и безопасности.

11. Быстрое охлаждение от высокой температуры (от 300 °C до 300 °C)°C)).

12Используйте насос с магнитным приводом, чтобы решить утечку насоса.

Модель

SUNDI-320

SUNDI-420W

SUNDI-430W

Температурный диапазон°C

-30°C~ 180°C

-45°C~ 180°C

-45°C~ 180°C

Режим управления

Перенаправление PID + Наш специальный динамический расчет управления, контроллер PLC

Контроль температуры

Опционально: контроль температуры процесса или контроль температуры масла в ящике

Разница температуры

Настройка или управление температурной разницей между маслом для куртки и процессом сырья

Редактор программ

20 программ, каждая программа может редактировать 45 шагов.

Протокол связи

Протокол MODBUS RTU, интерфейс RS 485

Отзывы о температуре

Теплопроводящая среда: PT100 Процесс получения сырья: PT100

Точность температуры

± 1°C

± 1°C

± 1°C

Мощность отопления

2 кВт

2 кВт

3 кВт

Мощность охлаждения

180°C

1.5 кВт

10,8 кВт

3 кВт

50°C

1.5 кВт

10,8 кВт

3 кВт

0°C

1.5 кВт

10,8 кВт

3 кВт

-5°C

00,9 кВт

1.2кВт

2 кВт

– 20°C

00,6 кВт

1 кВт

1.5 кВт

-35°C

00,3 кВт

0.5 кВт

Циркуляционный насос

Макс 10 л/мин

Макс 10 л/мин

Max20L/мин

0.8BAR

0.8BAR

2BAR

Компрессор

Эмбрако

Эмбрако

Франция

Вентиль расширения

Данфосс

Данфосс

Данфосс

Операционная панель

7-дюймовый цветной сенсорный контроллер, запись температурной кривой, экспорт данных в формат Excel.

Защита безопасности

Функция самодиагностики; защита от перегрузки холодильника; переключатель высокого давления, реле перегрузки, устройство тепловой защиты,

защиту от низких уровней жидкости, защиту от высоких температур и защиту от температурных ошибок.

Закрыто

Вся система является полностью закрытым циркуляцией, нет масляного тумана при высокой температуре и нет водяного пара при низкой температуре,

циркуляционная система

Система будет автоматически пополнять масло при низкой температуре.

Рефрижератор

R-404A

Размер соединения

DN-15 или M24*1.5

DN-15 или M24*1.5

DN-15 или M24*1.5

Водоохлаждаемый тип W

450 л/ч

550 л/ч

(охлаждающая вода при 20°C)

1.5bar~4bar

1.5bar~4bar

Размер

350*550*620

350*550*620

400*600*1050

Вес

55 кг

55 кг

85 кг

Сила

Обменное давление 220В 50Гц

Переменная напряженность 380 В 50 Гц

Переменная напряженность 380 В 50 Гц

20,9 кВт (максимум)

3.1кВт (максимум)

4.5 кВт (максимум)

Материал корпуса

SUS 304

SUS 304

SUS 304

Необязательно

Факультативный интерфейс Ethernet, настройка ПК операционного программного обеспечения

Необязательно

Опциональный внешний контроллер с сенсорным экраном (отделенный), расстояние линии связи 10 метров.

Факультативная мощность

100В 50Гц однофазный, 110В 60Гц однофазный, 230В 60Гц однофазный,

220V 60HZ трехфазный, 440V ~ 480V 60HZ трехфазный
